产品中心

负压输送

1负压系统指利用负压风机(真空泵)产生系统负压,将在受料器处与空气均匀混合的粉粒状物料通过管道抽送至贮料装置的输送系统,应用广泛、化工、医药、塑料、新材料行业均有应用。又称负压气力除灰系统。

2组成?

通常由物料输送阀、进气止回阀、输送管道及阀门、灰气分离设备、储料仓及辅助设备、负压风机和控制系统等组成。??

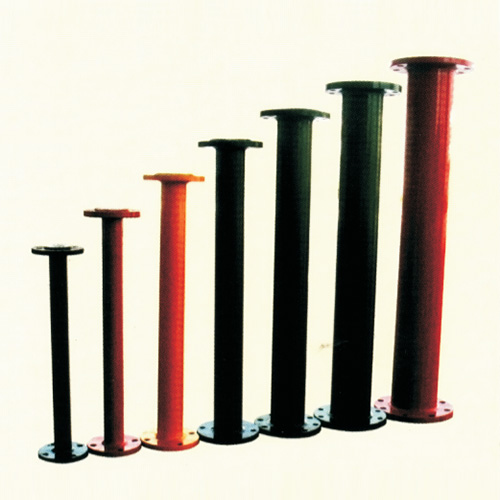

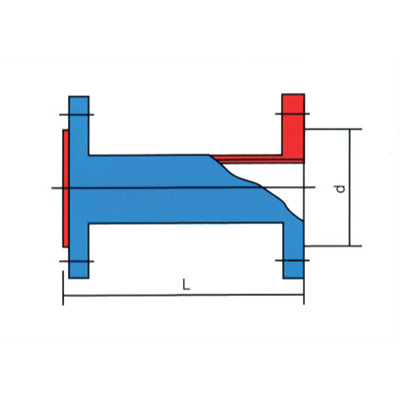

由于负压气力输送系统选择了较高的管内流速,故管道一般选用金属或者玻璃材质(包括直管、弯头等)。通常一个负压输送系统用一根输送管,每个储料仓(单侧或双侧)的真空斗组成一条支线,通过的切换阀门与主管相连。切换阀门通常采用专用的阀门切换进料。

负压系统的受料装置为料仓或中转站。储料仓顶装有气料分离设备、料位计和保护仓不受过高背压。

负压气力输送系统所用的气料分离设备,通常由旋风除尘器和布袋除尘器组成。旋风除尘器采用双门室结构,布袋除尘器底部用负压锁气阀与储料仓连接,以隔绝管道负压与储料仓内的常压,保证输送和储料仓的安全。旋风除尘器作为一级分离设备,除尘器效率>70%,二级布袋除尘器的效率在>99%以上。经二级除尘后的干净空气通过负压风机排入大气。此外,储料仓上还另设有排气布袋除尘器,用于处理储料仓内气化空气等含尘气体处理后的干净空气直接排入大气。根据物料的物理、化学特性,布袋除尘器均宜采用脉冲反吹式,反吹空气的露点温度宜为-23~-40℃(常压露点)。?

负压气力输送系统的气源由负责压风机或真空提供,一般要求负责压在-0.6Mpa以下,由于通过风机的气流中难免有一定量的尘料,因此要求负压风机过流通道上的零件应耐磨蚀,密封件防尘效果良好。负压风机一般布置在储料仓附近。

负压气力输送系统的控制一般采用PLC程控,可选用模似或CRT显示,上位机进行数据处理,全自动运行,信号的输出、处理、联网均很方便。
